SUAY20液位高度測量傳感器/變送器使用MEMS技術為核心的高靈敏度硅壓阻感壓芯片，是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。適用于城市供排水、污水處理、水池、水文檢測、水庫、河道、海洋等水下長期測量。
水箱水池液位測量 雨污井水位測量
水庫水壩水位監測 地下水水位監測
河道湖泊水位監測 船舶壓載設備
石化、電廠等水池水位測量 非密封性油罐油位測量

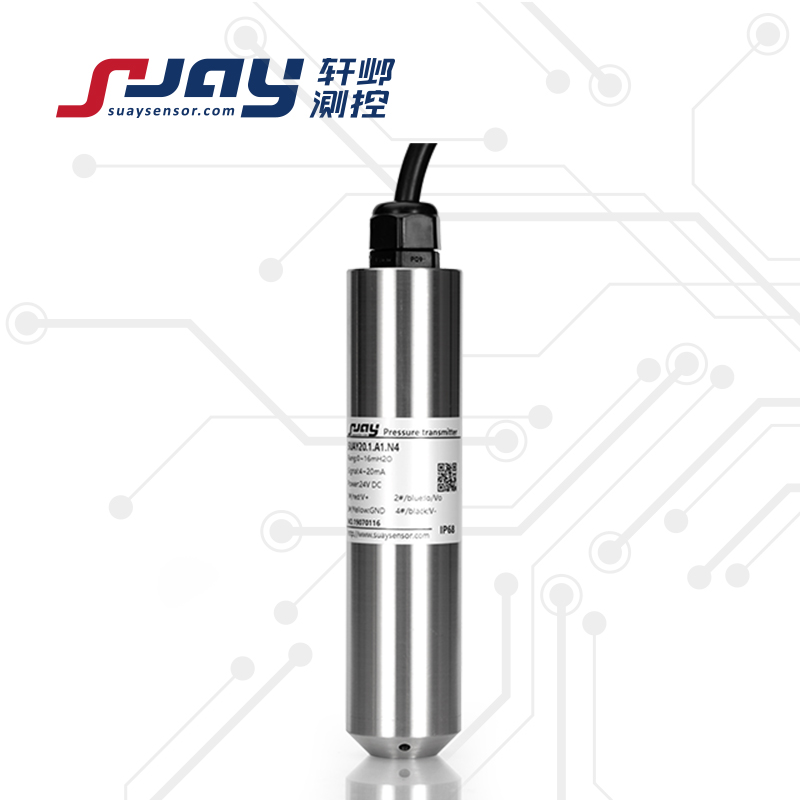

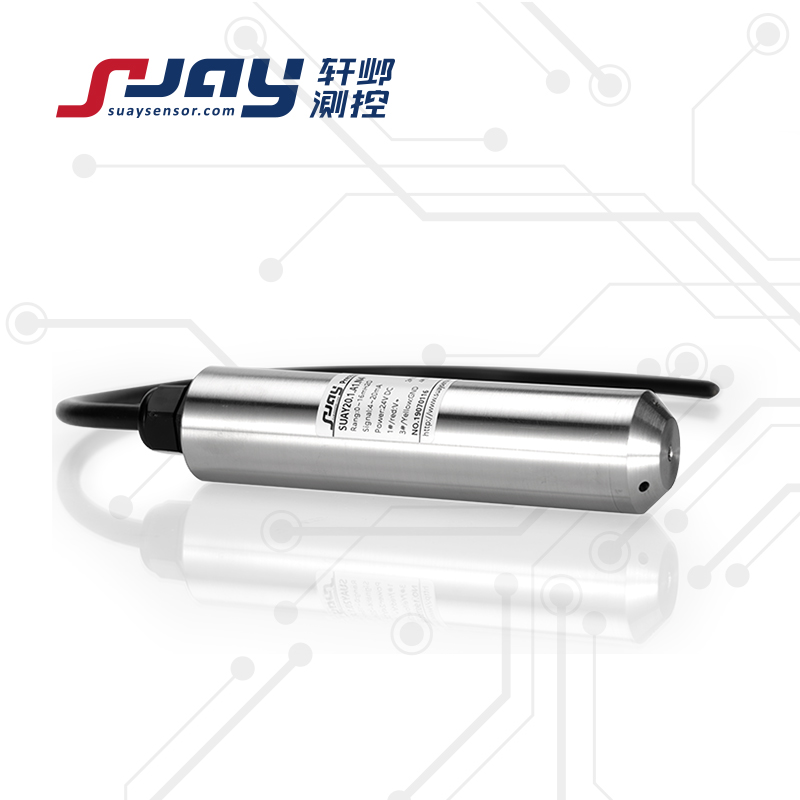

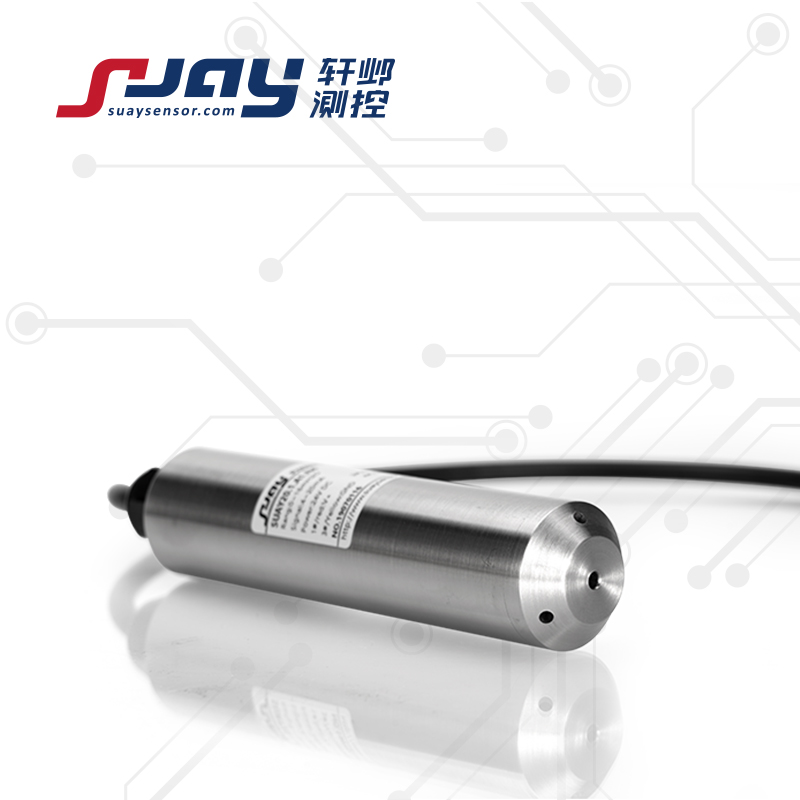

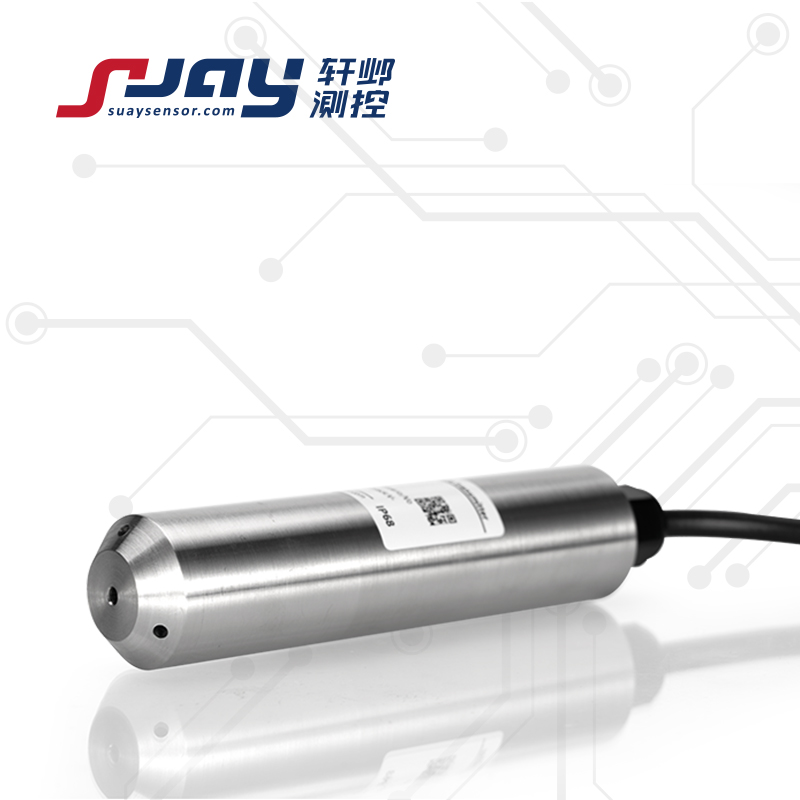

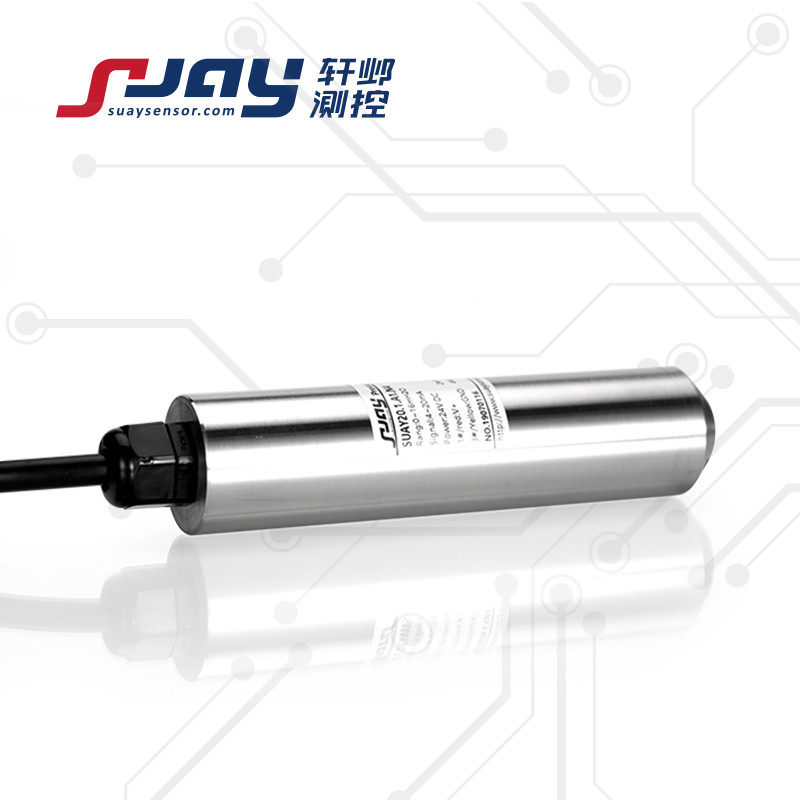

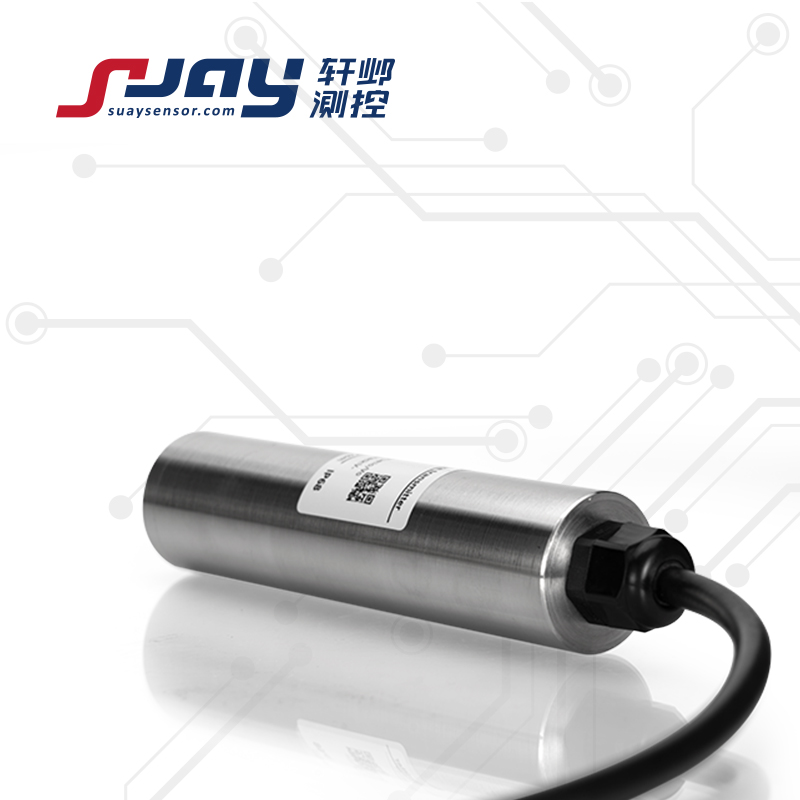

SUAY20通用液位變送器
SUAY20通用液位變送器使用MEMS技術為核心的高靈敏度硅壓阻感壓芯片，是基于流體靜力學原理，通過對液體壓強的測量轉換為液位高度。該產品結構可靠，帶通氣導管的液位測量專用電纜及專業的水密封技術，既保證了產品的密封性，又使得參考?jí)毫η慌c大氣相通，從而使該系列產品的使用不受不同地域環境的限制，既保證了產品的長期穩定性，又極大提高了該款液位變送器的綜合使用精度。全密封潛入式測量，一體化結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。再通過合理的選擇、設計接液材料、電纜、護管等，可對不同介質的液位進行投入式或插入式測量，適用于城市供排水、污水處理、水池、水文檢測、水庫、河道、海洋等水下長期測量。
可根據用戶的具體要求特殊定制、設計，滿足各種液位測量應用需求。
產品特點
全不銹鋼結構，測量元件與信號處理電路全部封裝在內，帶來出色的穩定性
可靠的水密封技術，IP68級防護
高靈敏度感壓元件，可快速準確地測量液位的變化
體積小，綜合精度高
投入式測量，安裝、使用方便
小量程可選安裝式結構，現場維護方便
產品性能指標
| 測量范圍 | 投入式 0-1mH?O…200mH?O（可選絕壓） 分體式 0-20mH?O 插入式 0-2mH?O | |
| 信號輸出/供電 | 4-20mA 0-5V 1-5V 0-10V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
| 數字信號輸出RS485 | 5VDC/12-30VDC(典型24VDC) | |
| 測量介質 | 與316不銹鋼兼容液體（特殊介質可選防腐蝕型） | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 工作溫度 | -20～80℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2倍滿量程壓力 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 響應時間 | ≤1ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 安裝方式 | 安裝式/分體式/插入式：M20*1.5，或 DN20 法蘭安裝（其它接口可定制） | |
| 電氣連接 | 液位用電纜（Φ7.2mm 聚氯乙烯電纜），長度根據用戶要求定制 | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP68 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約500克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY20 | 0-1mH?O …200mH?O 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M3:G1/2 M5:DN20法蘭 M0:定制 注：投入式此項不選 | N1:直出 2 米線 N2:HSM 插頭 N4:IP68 液位專用電纜 N5: IP68 深井（高強度）專用電纜 注：電纜長度根據用戶要求定制 | F:分體式 B:插入式 L:顯示 E:本安防爆 |
| SUAY20. 2. A1. N4. E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
